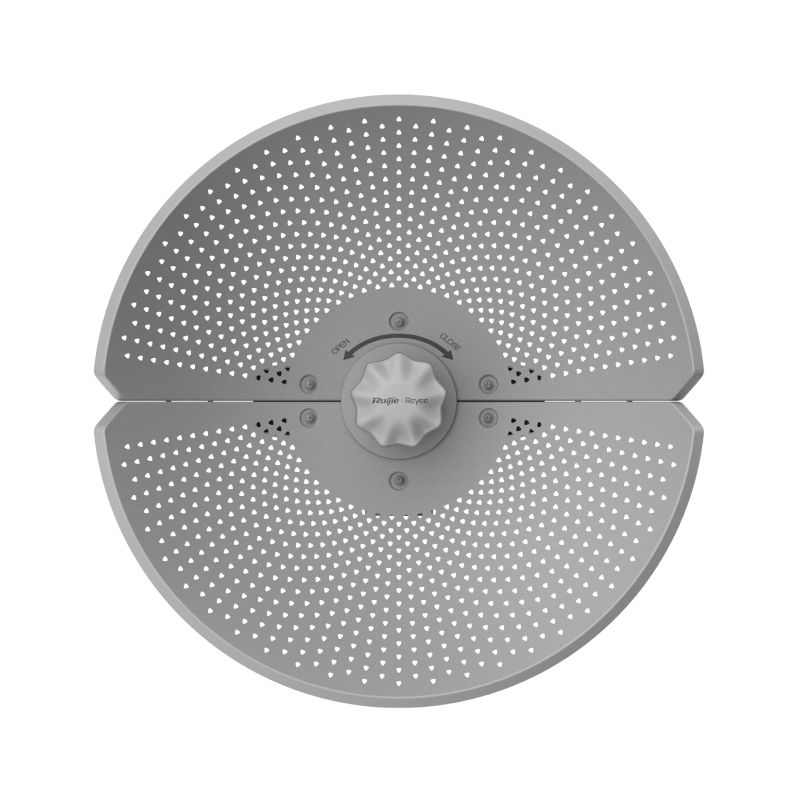

Ruijie RG AirMetro 460G 5Ghz 15KM PTP Access Point 867 Mbps 1xG I Ruijie Networks
RG-AirMetro460G, gözetim video verilerini veya kablosuz verileri iletmek için tasarlanmıştır .
Kule vinçler, fabrika binaları, kampüsler, inşaat sahaları ve orman yangını gibi senaryolarda uzaktan önleme. Verimli ve güvenilir iletişim için IEEE 802.11ac standardını kullanır.
5.0'da çalışır GHz bandını ve 2×2 MIMO teknolojisini destekleyen bu ürün, aşağıdakiler için maksimum 867 Mbps kablosuz hız sunar.
Köprüleme, noktadan noktaya (PTP) ve noktadan çok noktaya dağıtım için yeterli bant genişliğinden daha fazlasını sağlar (PTMP) hizmetlerini destekler. Ayrıca, RG-AirMetro460G kablosuz köprü IEEE 802.11n standardını da destekler. Bu 2,4 GHz'de maksimum 150 Mbps veri hızı sunarak verimli uzaktan cihaz yönetimini güçlendirir.
Temek Özellikleri;
24 V Pasif PoE
Detayılı Teknik Özellikleri;
RUİJİE RG-AirMetro460G Teknik Özellikleri
|
Radyo Tasarımı |
2,4 GHz tek bantlı tek akışlı
5 GHz tek bantlı çift akışlı |
|
Çalışma Frekans Bantları |
2,4 GHz: 802.11 b/g/n: 2.4000 GHz ila 2.483 GHz
5 GHz: 802.11a/n/ac: 5.150 GHz ila 5.350 GHz, 5.470 GHz ila 5.725 GHz, 5.725 GHz 5.850 GHz'e kadar (Not: Ülkeye özgü kısıtlamalar geçerlidir.) Avrupa Birliği ve Birleşik Krallık： 2400-2483,5 MHz, EIRP ≤ 20 dBm 5470- 5725 MHz, EIRP ≤ 30 dBm Myanmar: 2400-2483,5 MHz, EIRP ≤ 23 dBm 5725-5825 MHz, EIRP ≤ 30 dBm Tayland: 2,4 GHz ila 2,4835 GHz: 20 dBm 5.725 GHz ila 5.825 GHz: 30 dBm Endonezya: 2400-2483,5 MHz, EIRP ≤ 27 dBm 5725-5825 MHz, EIRP ≤ 23 dBm Mısır: 2400-2483,5 MHz, EIRP ≤ 20 dBm 5150-5350 MHz, EIRP ≤ 23 dBm |
|
Anten Tipi |
Yönlü anten (yatay 9°, dikey 9°, noktadan noktaya) Anten kazancı: 23 dBi |
|
Mekansal Akışlar |
2.4 GHz single-stream 5 GHz, 2×2, MIMO |
|
Veri Hızı |
2.4 GHz: 150 Mbps 5 GHz: 867 Mbps |
|
Modülasyon Teknolojisi |
OFDM: BPSK@6/9Mbps, QPSK@12/18Mbps, 16-QAM@24Mbps, 64- QAM@48/54Mbps DSSS: DBPSK@1Mbps, DQPSK@2Mbps, CCK@5.5/11Mbps MIMO-OFDM: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM |
|
Hassasiyet Alma |
11b: -91dBm (1Mbps), -88dBm (5Mbps), -85dBm (11Mbps) 11a/g: -89dBm (6Mbps), -80dBm (24Mbps), -76dBm (36Mbps), -71dBm (54Mbps) 11n: -83dBm@MCS0, -65dBm@MCS7, -83dBm@MCS8, -65dBm@MCS15 11ac VHT20: -83dBm (MCS0), -57dBm (MCS9)
11ac VHT40: -79dBm (MCS0), -57dBm (MCS9) 11ac VHT80: -76dBm (MCS0), -51dBm (MCS9) |
|
Maks. İletim Gücü |
2.4 GHz: ≤ 100 mW (20 dBm) (adjustable)
5 GHz: ≤ 400 mW (26 dBm) (single stream) |
|
Güç Adımı |
1 dBm |
|
Boyutlar |
368.50 mm (length) × 271.00 mm (diameter) (14.50 in. × 10.70 in) |
|
Net Ağırlık |
2.33 kg (5.15 lbs.) |
|
Servis Bağlantı Noktaları |
1 × 10/100/1000Base-T bağlantı noktası, 24 V Pasif PoE girişini destekler |
|
Yönetim Port |
N/A |
|
LED |
1 × system LED, 1 × port LED, and 3 × signal LED |
|
Güç Kaynağı |
24 V Pasif PoE girişi (24 V PoE adaptörü ile birlikte gönderilir) |
|
Maks. Güç Tüketimi |
≤ 12 W |
|
Bluetooth 5.0 |
Not supported |
|
Çevre |
Çalışma sıcaklığı: -40℃ ila 70℃ (-40°F ila +158°F) (güç adaptörü hariç) (Not: Bir güç adaptörü kullanıldığında, hem cihaz hem de güç adaptörü için maksimum çalışma sıcaklığı 60℃ (140°F)'dir). |
|
Depolama sıcaklığı: -40℃ ila 85℃ (-40°F ila +185°F) |
|
|
Çalışma nemi: %5 ila %95 bağıl nem (yoğuşmasız) |
|
|
Depolama nemi: %5 ila %95 bağıl nem (yoğuşmasız) |
|
|
Kurulum |

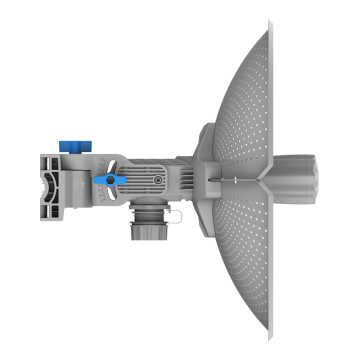

Direğe monte (metal kelepçelerle birlikte gönderilir) |
|
Rüzgar Direnç Seviyesi |
17 |
|
IP Derecesi |
IP65 |
|
Sertifikasyon |
CE |
|
MTBF |
> 400000 hrs |
Ruijie RG-Airmetro-460G Bağlantı Noktaları, Düğmeler ve LED'ler
RG-AirMetro460G ‘nin Bağlantı Noktaları, Düğmeleri ve LED'leri
Table 1 Ports
|
Mark |
Item |
Description |
|
1 |
Ethernet port |
24 V Pasif PoE girişini destekleyen 10/100/1000 Base-T bağlantı noktası |
Cihazda onarılamaz hasara yol açabileceğinden, güç kaynağı için diğer PoE adaptör veya switch modellerini kullanmayın.
Table 2 LEDs
|
Mark |
Item |
Description |
|
2 |
Sistem LED'i |
Kapalı: Cihaz güç almıyor. |
|
Sabit yanıyor: Cihaz normal çalışıyor. |
||
|
Yavaş yanıp sönüyor: Cihaz çalışıyor, ancak bir alarm veya güç kesintisi meydana geldi. |
||
|
Hızlı yanıp sönme (8 ila 10 kez/saniye): Cihaz başlatılıyor. |
||
|
Hızlı yanıp sönme (2 kez/saniye): Cihaz başlatılıyor. |
||
|
Hızlı yanıp sönme (2 kez/saniye): Cihaz yükseltme yapıyor. |
||
|
3 |
Port LED'i |
Kapalı: Hiçbir bağlantı noktası bağlantısı kurulmamıştır. |
|
Mark |
Item |
Description |
|
|
|
Sabit açık: Geçerli bir bağlantı kurulmuştur, ancak bağlantı noktası veri almıyor veya göndermiyordur. |
|
Hızlı yanıp sönüyor: Geçerli bir bağlantı kurulmuştur ve bağlantı noktası veri almakta veya göndermektedir. |
||
|
4 |
Signal LEDs |
Kapalı: Cihaz köprülenmemiştir. |
|
LED 1 yanıyor/yanıp sönüyor: Cihaz köprülenmiştir. |
||
|
LED 1 yanıyor: RSSI -75 dBm'nin üzerindedir. |
||
|
LED 1 açık, LED 2 yanıp sönüyor: RSSI -73 dBm'nin üzerindedir. |
||
|
LED 1 ve 2 yanıyor: RSSI -71 dBm'nin üzerindedir. |
||
|
LED 1 ve 2 açık, LED 3 yanıp sönüyor: RSSI -68 dBm'nin üzerindedir. |
||
|
LED 1, 2 ve 3 yanıyor: RSSI -64 dBm'nin üzerindedir. |
||
|
LED 1, 2 ve 3 yanıp sönüyor: Ağ eşleştirme işlemi devam ediyor. |
Tablo 1-3 WPS/Reset Düğmesi
|
Mark |
Item |
Description |
|
5 |
WPS/Reset düğmesi |
tuşuna basın ve 2 saniyeden daha kısa bir süre basılı tutun: Cihaz 30 saniye içinde diğer cihazlarla bir ağ bağlantısı kurar. |
|
Düğmesine basın ve 10 saniyeden fazla basılı tutun: Cihazı fabrika ayarlarına geri yükler. |
|
Type |
Specification |
CPE |
BaseStation |
Antenna |
|||
|
RG-AirMetro460F |
RG-AirMetro460G |
RG-AirMetro550G-B |
RG-ANT13-360 |
RG-ANT16S-120 |
RG-ANT20S-90 |
||
|
Hardware |
Working Distance |
15 KM |
15 KM |
With external antenna |
2 KM |
5 KM |
10 KM |
|
Gain |
23 dBi |
23 dBi |
With external antenna |
13 dBi |
16 dBi |
20 dBi |
|
|
Angle |
V: 9°, H: 9° |
V: 9°, H: 9° |
With external antenna |
360° |
120° |
90° |
|
|
Capacity |
5 GHz, 867 Mbps |
5 GHz, 867 Mbps |
5 GHz, 867 Mbps |
5 GHz |
5 GHz |
5 GHz |
|
|
Number of PtMP CPE |
/ |
/ |
1:32 |
/ |
/ |
/ |
|
|
Port |
1 10/ 100 Mbps |
1 10/ 100/ 1000 Mbps |
2 10/ 100/ 1000 Mbps |
/ |
/ |
/ |
|
|
IP rating |
IP65 |
IP65 |
IP55 |
IP55 |
IP55 |
IP55 |
|
|
Operation Temperature |
–40℃ to 70℃ |
–40℃ to 70℃ |
–40℃ to 80℃ |
/ |
/ |
/ |
|
|
Electrostatic Protection |
±24 kV Contact/ Air |
±24 kV Contact/ Air |
±24 kV Contact/ Air |
/ |
/ |
/ |
|
|
Lighting |
6 kV |
6 kv |
6 kV |
/ |
/ |
/ |
|
|
Power |
24 V Passive PoE |
24 V Passive PoE |
24 V Passive PoE 12 V DC Input |
/ |
/ |
/ |
|
|
LED |
3 Signal Strength LED |
3 Signal Strength LED |
3 Signal Strength LED |
/ |
/ |
/ |
|
|
Software |
Management System |
Ruijie Cloud EWeb SNMP(future version) |
Ruijie Cloud EWeb SNMP(future version) |
Ruijie Cloud EWeb SNMP(future version) |
/ |
/ |
/ |
|
Pairing Method |
One-press pairing in 30s App pairing in 2 mins |
One-press pairing in 30s App pairing in 2 mins |
One-press pairing in 30s App pairing in 2 mins |
/ |
/ |
/ |
|
