Ruijie RG AirMetro 460F 5Ghz, 15KM PTP Access Point 867 Mbps 1x10/100
Ruijie Airmetro460F
RG-AirMetro460F, kule vinçler, fabrika binaları, kampüsler, şantiyeler ve orman yangını önleme gibi senaryolarda gözetim video verilerini veya kablosuz verileri uzaktan iletmek için tasarlanmıştır. Verimli ve güvenilir iletişim için IEEE 802.11ac standardını kullanır. 5 GHz bandında çalışan ve 2×2 MIMO teknolojisini destekleyen bu ürün, köprüleme için maksimum 867 Mbps kablosuz hız sunarak kullanıcı hizmetlerini sunmak için yeterli bant genişliğinden fazlasını sağlar. Ayrıca, RG-AirMetro460F kablosuz köprü IEEE 802.11n standardını da destekler. Verimli uzaktan cihaz yönetimini güçlendirerek 2,4 GHz'de maksimum 150 Mbps veri hızı sunar.
24 V Pasif PoE
Görünüm

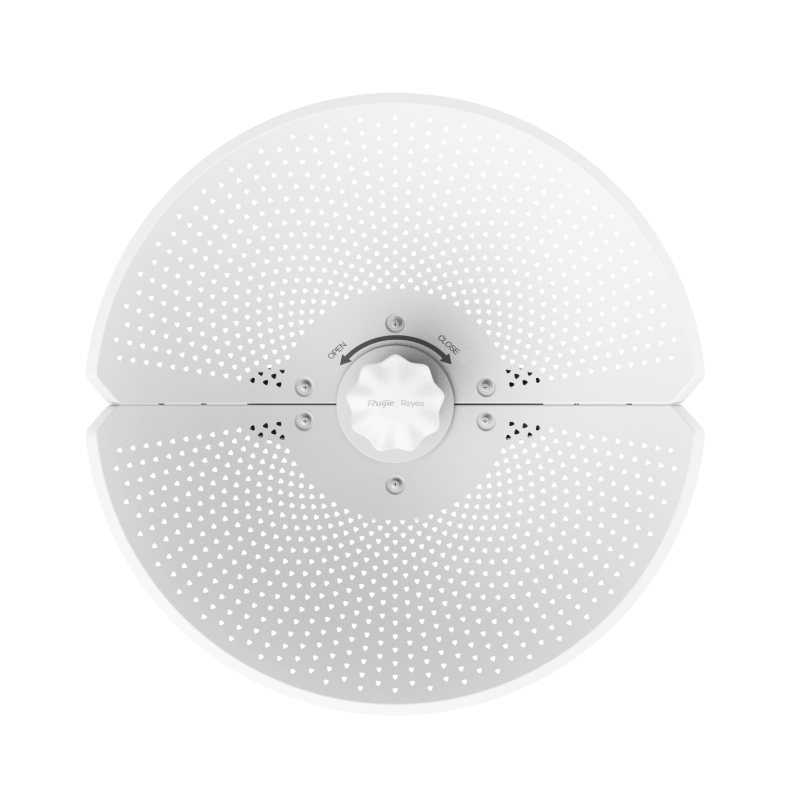

RG-AirMetro460F Kablosuz Köprünün Görünümü
  |
|||
Detaylı Teknik Özellikler
Tablo 1 Teknik Özellikler
|
Radyo Tasarımı |
2,4 GHz tek bantlı tek akışlı
5 GHz tek bantlı çift akışlı |
|
Çalışma Frekans Bantları |
2,4 GHz: 802.11 b/g/n: 2,4000 GHz ila 2,483 GHz 5 GHz: 802.11a/n/ac: 5.150 GHz ila 5.350 GHz, 5.470 GHz ila 5.725 GHz, 5.725 GHz ila 5.850 GHz (Not: Ülkeye özgü kısıtlamalar geçerlidir.) Avrupa Birliği ve Birleşik Krallık： 2400-2483,5 MHz, EIRP ≤ 20 dBm 5470-5725 MHz, EIRP ≤ 30 dBm Myanmar: 2400-2483,5 MHz, EIRP ≤ 23 dBm 5725-5825 MHz, EIRP ≤ 30 dBm Tayland: 2,4 GHz - 2,4835 GHz: 20 dBm 5,725 GHz - 5,825 GHz: 30 dBm Endonezya: 2400-2483,5 MHz, EIRP ≤ 27 dBm 5725-5825 MHz, EIRP ≤ 23 dBm Mısır: 2400-2483,5 MHz, EIRP ≤ 20 dBm 5150-5350 MHz, EIRP ≤ 23 dBm |
|
Anten Tipi |
Yönlü anten (yatay 9°, dikey 9°, noktadan noktaya) Anten kazancı: 23 dBi |
|
Mekansal Akışlar |
2,4 GHz tek akışlı
5 GHz, 2×2, MIMO |
|
Veri Hızı |
2.4 GHz: 150 Mbps
5 GHz: 867 Mbps |
|
Modülasyn Teknolojisi |
OFDM: BPSK@6/9Mbps, QPSK@12/18Mbps, 16-QAM@24Mbps, 64- QAM@48/54Mbps DSSS: DBPSK@1Mbps, DQPSK@2Mbps, CCK@5.5/11Mbps OFDM: BPSK, QPSK, 16QAM, 64QAM |
|
Hassasiyet Alma |
11b: -91dBm (1Mbps), -88dBm (5Mbps), -85dBm (11Mbps) 11a/g: -89dBm (6Mbps), -80dBm (24Mbps), -76dBm (36Mbps), -71dBm (54Mbps) 11n: -83dBm@MCS0, -65dBm@MCS7, -83dBm@MCS8, -65dBm@MCS15 |
|
Maks. İletim Gücü |
2.4 GHz: ≤ 100 mW (20 dBm) (adjustable)
5 GHz: ≤ 400 mW (26 dBm) (single stream) |
|
Güç Adımı |
1 dBm |
|
Boyutlar |
368.50 x 271.00 mm (14.50 x 10.70 in.) |
|
Net Ağırlık |
2.33 kg (5.15 lbs.) |
|
Servis Bağlantı Noktaları |
1 × 10/100Base-T bağlantı noktası, 24 V Pasif PoE girişini destekler |
|
Management Port |
N/A |
|
LED |
1 × system LED, 1 × port LED, and 3 × signal LED |
|
Power Supply |
24 V Pasif PoE girişi (24 V PoE adaptörü ile birlikte gönderilir) |
|
Maks. Güç Tüketimi |
≤ 9 W |
|
Bluetooth 5.0 |
Desteklenmiyor |
|
Çevre |
Çalışma sıcaklığı: -40℃ ila 70℃ (-40°F ila +158°F) (güç adaptörü hariç) (Not: Bir güç adaptörü kullanıldığında, hem cihaz hem de güç adaptörü için maksimum çalışma sıcaklığı 60℃ (140°F)'dir). |
|
Depolama sıcaklığı: -40℃ ila 85℃ (-40°F ila +185°F) |
|
|
Çalışma nemi: %5 ila %95 bağıl nem (yoğuşmasız) |
|
|
Depolama nemi: %5 ila %95 bağıl nem (yoğuşmasız) |
|
|
Kurulum |
Direğe monte (metal kelepçelerle birlikte gönderilir) |
|
Rüzgar Direnç Seviyesi |
17 |
|
IP Rating |
IP65 |
|
Certification |
CE |
Bağlantı Noktaları, Düğmeler ve LED'ler

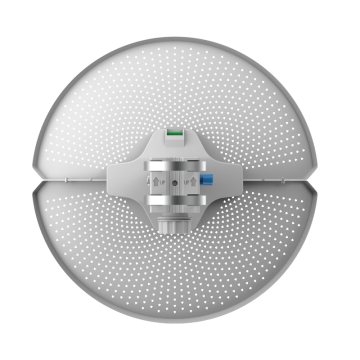

Şekil 1-5 RG-AirMetro460F Kablosuz Köprünün Bağlantı Noktaları, Düğmeleri ve LED'leri
|
Mark |
Item |
Description |
|
1 |
Ethernet port |
10/100Base-T port, supporting 24 V Passive PoE input |
Cihazda onarılamaz hasara yol açabileceğinden, güç kaynağı için diğer PoE adaptör veya anahtar modellerini kullanamayın.
Tablo 1-16 LED'ler
|
Mark |
Item |
Description |
|
2 |
Sistem LED'i |
Kapalı: Cihaz güç almıyor. |
|
Sabit yanıyor: Cihaz normal çalışıyor. |
||
|
Yavaş yanıp sönüyor: Cihaz çalışıyor ancak bir alarm veya güç kesintisi meydana geldi. |
||
|
Hızlı yanıp sönme (8 ila 10 kez/saniye): Cihaz başlatılıyor. |
||
|
Hızlı yanıp sönme (2 kez/saniye): Cihaz başlatılıyor. |
||
|
Hızlı yanıp sönme (2 kez/saniye): Cihaz yükseltme yapıyor. |
|
Mark |
Item |
Description |
|
3 |
Port LED'i |
Kapalı: Hiçbir bağlantı noktası bağlantısı kurulmamıştır. |
|
Sabit açık: Geçerli bir bağlantı kurulmuştur, ancak bağlantı noktası veri almıyor veya göndermiyordur. |
||
|
Hızlı yanıp sönüyor: Geçerli bir bağlantı kurulmuştur ve bağlantı noktası veri almakta veya göndermektedir. |
||
|
4 |
Signal LEDs |
Kapalı: Cihaz köprülenmemiştir. |
|
LED 1 yanıyor/yanıp sönüyor: Cihaz köprülenmiştir. |
||
|
LED 1 yanıyor: RSSI -75 dBm'nin üzerindedir. |
||
|
LED 1 açık, LED 2 yanıp sönüyor: RSSI -73 dBm'nin üzerindedir. |
||
|
LED 1 ve 2 yanıyor: RSSI -71 dBm'nin üzerindedir. |
||
|
LED 1 ve 2 açık, LED 3 yanıp sönüyor: RSSI -68 dBm'nin üzerindedir. |
||
|
LED 1, 2 ve 3 yanıyor: RSSI -64 dBm'nin üzerindedir. |
||
|
LED 1, 2 ve 3 yanıp sönüyor: Ağ eşleştirme işlemi devam ediyor. |
Tablo WPS/Reset Düğmesi
|
Mark |
Item |
Description |
|
5 |
WPS/Reset düğmesi |
tuşuna basın ve 2 saniyeden daha kısa bir süre basılı tutun: Cihaz 30 saniye içinde diğer cihazlarla bir ağ bağlantısı kurar. |
|
düğmesine basın ve 10 saniyeden fazla basılı tutun: Cihazı fabrika ayarlarına geri yükler. |
Not;
WPS düğmesine basıldığında, cihaz AP veya CPE olarak çalışıp çalışmadığına bakılmaksızın otomatik olarak AP moduna geçecektir.
Mesh eşleştirme sırasında, AP tarafındaki sinyal LED'i 3 dakika boyunca yanıp sönecek ve CPE tarafındaki sinyal LED'i köprüleme işlemi tamamlanana kadar yanıp sönmeye devam edecektir.
CPE, WPS düğmesi aracılığıyla AP'ye başarıyla köprülendikten sonra CPE'de Reyee Mesh özelliği devre dışı bırakılmalıdır.
Reyee Mesh özelliği varsayılan olarak etkindir. Web arayüzünden manuel olarak devre dışı bırakabilirsiniz.
|
Type |
Specification |
CPE |
BaseStation |
Antenna |
|||
|
RG-AirMetro460F |
RG-AirMetro460G |
RG-AirMetro550G-B |
RG-ANT13-360 |
RG-ANT16S-120 |
RG-ANT20S-90 |
||
|
Hardware |
Working Distance |
15 KM |
15 KM |
With external antenna |
2 KM |
5 KM |
10 KM |
|
Gain |
23 dBi |
23 dBi |
With external antenna |
13 dBi |
16 dBi |
20 dBi |
|
|
Angle |
V: 9°, H: 9° |
V: 9°, H: 9° |
With external antenna |
360° |
120° |
90° |
|
|
Capacity |
5 GHz, 867 Mbps |
5 GHz, 867 Mbps |
5 GHz, 867 Mbps |
5 GHz |
5 GHz |
5 GHz |
|
|
Number of PtMP CPE |
/ |
/ |
1:32 |
/ |
/ |
/ |
|
|
Port |
1 10/ 100 Mbps |
1 10/ 100/ 1000 Mbps |
2 10/ 100/ 1000 Mbps |
/ |
/ |
/ |
|
|
IP rating |
IP65 |
IP65 |
IP55 |
IP55 |
IP55 |
IP55 |
|
|
Operation Temperature |
–40℃ to 70℃ |
–40℃ to 70℃ |
–40℃ to 80℃ |
/ |
/ |
/ |
|
|
Electrostatic Protection |
±24 kV Contact/ Air |
±24 kV Contact/ Air |
±24 kV Contact/ Air |
/ |
/ |
/ |
|
|
Lighting |
6 kV |
6 kv |
6 kV |
/ |
/ |
/ |
|
|
Power |
24 V Passive PoE |
24 V Passive PoE |
24 V Passive PoE 12 V DC Input |
/ |
/ |
/ |
|
|
LED |
3 Signal Strength LED |
3 Signal Strength LED |
3 Signal Strength LED |
/ |
/ |
/ |
|
|
Software |
Management System |
Ruijie Cloud EWeb SNMP(future version) |
Ruijie Cloud EWeb SNMP(future version) |
Ruijie Cloud EWeb SNMP(future version) |
/ |
/ |
/ |
|
Pairing Method |
One-press pairing in 30s App pairing in 2 mins |
One-press pairing in 30s App pairing in 2 mins |
One-press pairing in 30s App pairing in 2 mins |
/ |
/ |
/ |
|
